一、除氧器結構

       無頭式除氧器為臥式雙封頭、噴頭、再熱沸騰管結構。外直徑為3850mm，總長約31800mm，總高5660mm。外殼封頭壁厚為28mm逆止閥，筒身壁厚為25mm，材質均為16MnR。左、右封頭上裝設有DN600的人孔，供檢修除氧器內件用。筒身頂上設有DN250的安全閥二只及其它接口。內件主要由混合水室，噴頭，再熱沸騰管，及下水管等組成。除氧器設三個支座，兩端滾動，中間限位。相鄰兩支座間距為10000mm，筒體下方裝設了防渦流裝置的出水口三個及放水口等，筒身上還裝設有單室平衡容器，就地磁翻板水位計，

就地溫度計，壓力表等配套附件。在除氧系統上還裝配有進水調節閥，進汽調節閥，溢流電動調節閥等。除氧器共布置有兩只進口噴頭（流量為1200t/h逆止閥，由荷蘭STORK公司進口），由于噴頭弧形圓盤的調節作用，當機組負荷大時，噴頭內外壓差增大，弧形圓盤開度亦增大，流量隨之增大。當機組負荷小時，噴頭壓差降低，弧形圓盤開度亦減少，流量隨之減少。使噴出的水膜始終保持穩定的形態，以適應機組滑壓運行。

二、無頭除氧器工作原理

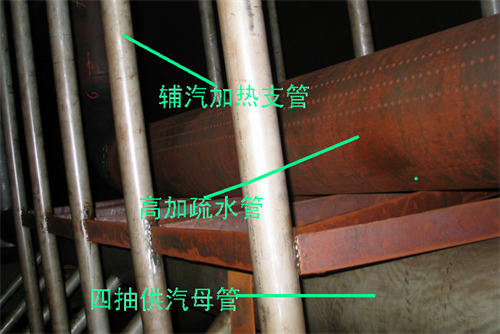

來自低壓加熱器的主凝結水（含補充水）經進水調節閥調節后，進入除氧器，與其他各路疏水在除氧器內混合，經噴頭或多孔管噴出，形成傘狀水膜逆止閥，與由下而上的加熱蒸汽進行混合式傳熱和傳質，給水迅速達到工作壓力下的飽和溫度。此時逆止閥，水中的大部份溶氧及其他氣體基本上被解析出來，達到除氧的目的。從水中析出的溶氧及其他氣體則不斷地從除氧器頂部的排汽管隨余汽排出器外。進入除氧器的高加疏水也將有一部分水閃蒸汽化作為加熱汽源，所有的加熱蒸汽在放出熱量后被冷凝為凝結水，與除氧水混合后一起向下經出水口流出。為了使除氧器內的水溫保持在工作壓力下的飽和溫度，可通過再沸管引入加熱蒸汽至除氧器內。除氧水則由出水管經給水泵升壓后進入高壓加熱器

三、除氧設備技術參數

本公司除氧器設備除氧器的型式為：無頭臥式逆止閥逆止閥，型號為：YC2010。主要技術參數如下：設計出力2010t/h、最大出力2110t/h，設計壓力為1.33MPa 、設計溫度為：376℃滑壓運行范圍0.15～1.012MPa。

四、除氧設備的啟動

1、啟動前的檢查

（1）確認真空泵啟動許可條件均滿足，汽輪機軸封汽已投運，軸封壓力正常。

（2）從DCS畫面上啟動真空泵運行，檢查真空泵進口負壓應逐漸增大，入口氣動閥自動打開。

（3）檢查真空泵電動機啟動電流和返回時間正常、軸承振動、氣水分離器水位和排氣正常
